螺旋式海沙淡化設備結構如下圖所示：

     它是把一個溜槽繞垂直軸線彎曲成螺旋狀而做成的，螺旋槽斷面為拋物線或橢圓的一部分，槽底在縱向（沿礦流流動方向）和橫向（徑向）均有一定的傾斜度。由第二圈開始，大約在槽底中間部位設有重產物排料管，排料管上部裝有排料器，它能攔截重礦物流使之進入排料管排出，截料器的兩個刮板壓緊在槽面上，且其中的可動刮板可以旋轉用來調節兩刮板間張口角度的大小，從而調節重礦物的排出量。槽內設有若干個加水點，稱為洗滌水，它由中央水管經過閥門給入槽內緣。

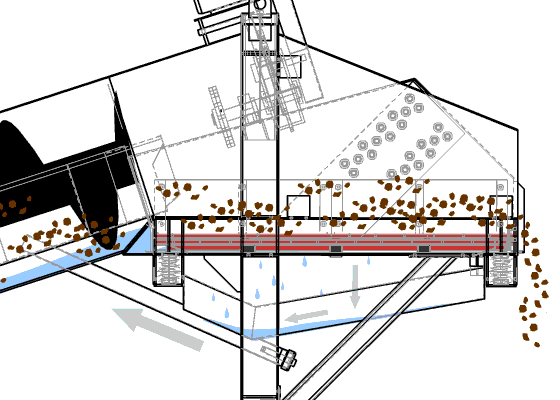

螺旋式海沙淡化設備分選工作流程如下：

     螺旋式海沙淡化設備在工作時，礦漿自槽上部均礦器沿槽寬均勻給入，礦漿在沿槽流動過程中發生分層，重礦物進入底層，并在各種力的綜合作用下向槽的內緣運動；輕礦物則在快速的回轉運動中被甩向外緣。于是，密度不同的礦粒即在槽的橫向展開了分帶，沿槽內緣的重礦物流被截料器攔截，通過排料管排出。槽內緣所加洗滌水把重產物夾雜的部分輕礦物沖向外緣，有利于提高精礦的質量。尾礦則由最下部槽的末端排出。
